コクド免震技術

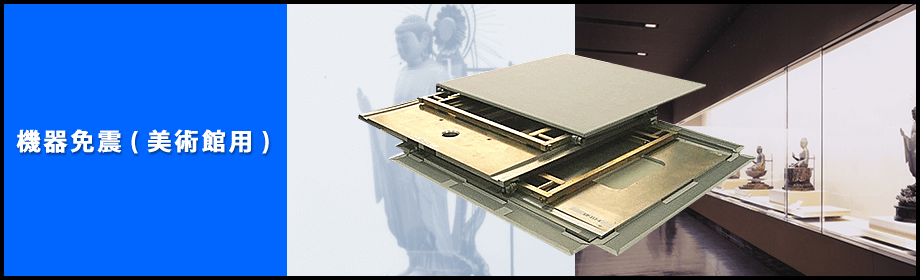

■ ゆれガード

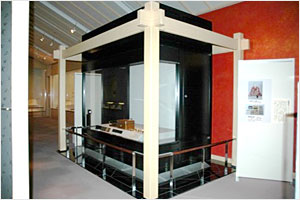

三嶋大社宝物殿(展示ケース)

images

images

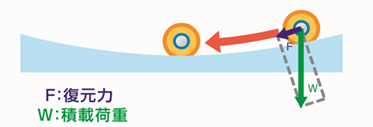

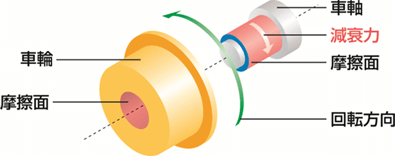

過去に起きた大地震のデータをもとに、三次元振動台にて地震を再現した実験を繰り返し、研究を重ねた結果、最大1/10程度にゆれを抑え、安定した免震性能を実証しました。また、積載するものの台数やさまざまな形状に応じて複数台の連結による対応も可能です。

ゆれガードの性能

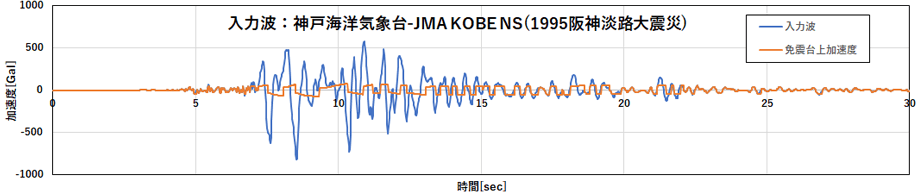

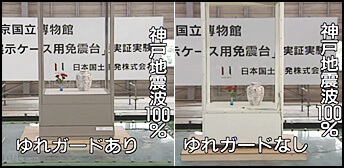

不安定な形状の置物を、１つはゆれガードクロスを設置した展示台、もう１つには設置していない展示台の上に載せた状態。 3次元振動台の加振入力は阪神淡路大震災を想定し、入力波 JMA KOBE1995 3軸同時100％で実施。

ゆれガードの無い展示台では加振してすぐに置物が落下。一方、ゆれガードがある展示台では地震加速度が大幅に低減されているため、置物に異常な動き（揺れや位置のズレ等）は特に観られなかった。

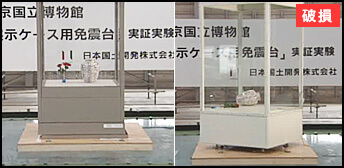

ゆれガードの無い展示台の置物は落下後、破壊。ゆれガードを設置した置物は全く異常なし。また、ゆれガード自体も地震時の変位移動に対して、元の位置に復帰しているのが確認された。

型式	寸法Ｗ×Ｄ×Ｈ［mm］	質量［kg］	変位［mm］	積載許容荷重［kg］
HBR-370	370×370×50	12	165	15以下
HBR-400	400×400×50	14	180	15以下
HBR-440	440×440×50	16	195	20以下
HBR-500	500×500×82	35	200	40以下
HBR-500S	500×500×82	65	200	60以下
HBR-600	600×600×82	38	200	40以下
HBR-600S	600×600×82	75	200	60以下

型式	寸法Ｗ×Ｄ×Ｈ［mm］	質量［kg］	変位［mm］	積載許容荷重［kg］
TCR-800	800×800×168（LA）	173	215	450
TCR-900	900×900×168（LA）	200	230	500
TCR-1000	1000×1000×168（LA）	240	230	600
TCR-1200	1200×1200×193（LA）	365	230	750

※LA=レベルアジャスター

※本装置は地震発生時において積載物への加速度の低減および転倒の危険性を低減するものであり、積載物の移動・転倒しないことを保証をするものではありません。

※本装置は免震装置であり地震時に変異範囲内のエリアで動きます。移動範囲内には物を置かないでください。また、設置の際は屋内の平坦な場所に設置してください。
